Fenêtre Interface

Demande de connexion :

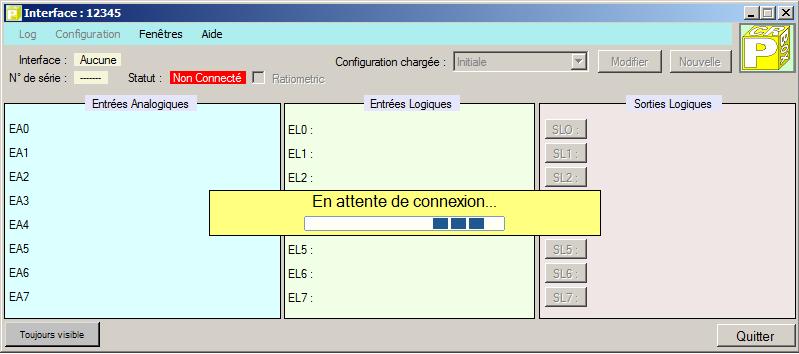

Fenêtre interface - connexion

Cette fenêtre apparaît lorsque l'on tente une connexion depuis la fenêtre principale.

  1. Si c'est une tentative de connection à une interface locale, soit l'interface existe et il y a connexion, soit la seule autre issue est de quitter la fenêtre afin d'éventuellement effectuer un autre essai de connexion.

  2. Si c'est une tentative réseau, soit il y a connexion, soit on peut quitter. Dans ce dernier cas, il faudra attendre environ 25 secondes avant d'effectuer une nouvelle connexion. Attention, si lorsque cette interface est en attente de connexion on tente de quitter une autre fenêtre connectée à une interface réseau, cette dernière figera tout le système jusqu'à la fin des 25 secondes. Toutes les autres interfaces sont également impactées !
    Par contre, si on laisse la tentative aller jusqu'au bout et que le message "normal" d'erreur réseau apparaît, alors la fenêtre se ferme normalement sans qu'aucun problème ne survienne.

Connexion établie :

Fenêtre interface - connectée

Au moment de la connexion, le numéro de série de carte interface est récupéré, deux possibilités :

  1. Soit c'est la première fois que cette carte est raccordée
    La configuration système <Initiale> lui est affectée et son numéro est ajouté à la liste des connexions.

  2. Soit la carte est déjà répertoriée dans la liste des connexions
    La liste des connexions est alors consultée pour connaître la configuration qui lui est affectée

Menu de la fenêtre Interface :

Log :

  • Voir le Log

    Une fenêtre apparait dans laquelle est visualisé le log de la carte interface connectée.
    Pour que les changements de valeur ou d'état d'une voie soit reportés dans le log, il faut évidemment que la case enregistrée soit cochée dans la configuration de cette voie.
  • Démarrer l'enregistrement

    Le log, tel qu'il apparaît dans sa fenêtre, est alors enregistré sous forme de fichier.
    Le format utilisé est le XML afin d'être compatible naturellement avec bon nombre de logiciel (comme Excel par exemple)
    Le nom de fichier est formé du numéro de série l'interface, de la date sous forme AAMMJJ et enfin d'un numéro d'ordre lorsqu'il y a plusieurs fichiers d'une même interface dans une seule journée. Ce nom change automatiquement à 00h00 (du fait que la date fait partie du nom) ou bien lorsque sa taille a atteint la valeur maximale définie dans la configuration générale.
    Exemple : 94311_logE_110525_ 1 Ce fichier log provient de la carte 94311 et est le premier de la journée du 25-05-2011
    Une fois démarré, le menu se transforme en Arrêter l'enregistrement.

Configuration :

  • Créer

    Permet de créer une nouvelle configuration vide. Aucune voie n'est activée.
    Cette nouvelle configuration est directement affectée à la carte interface en cours.
    Equivalent au bouton Nouvelle de la fenêtre interface.

  • Modifier

    Ouvre la fenêtre de modification de la configuration.
    Equivalent au bouton Modifier de la fenêtre interface.

  • Supprimer

    Une fois choisi, un sous-menu s'ouvre pour afficher les configurations à supprimer.
    Les configurations systèmes sont grisées parce qu'elles ne peuvent pas être supprimées.
    Il suffit de choisir la configuration à supprimer et de cliquer dessus. Une confirmation sera demandée.
    Attention, pour être supprimée, une configuration ne doit plus être affectée à aucune carte. Dans le cas contraire, une fenêtre d'avertissement et de refus apparaîtra.

  • Charger

    Permet de choisir une nouvelle configuration pour qu'elle soit affectée à la carte en cours.
    Equivalent à la liste déroulante Configuration chargée : de la fenêtre interface.

Fenêtres :

Une liste des fenêtres Interfaces apparaît (sauf celle dans laquelle on se trouve), y compris la fenêtre dîte Principale.
Quand on sélectionne un élément de la liste, la fenêtre Principale ou de l'interface choisie apparaît.

Aide :

Ouvre le fichier d'aide à la rubrique concernée par le contexte.

Configuration :

Fenêtre Configuration des voies

Accessible depuis la fenêtre interface, dans le menu Configuration -> Modifier ou bien avec le bouton Modifier.
