Tracer la courbe de consommation électrique

Pour cela, il faut disposer d'un compteur électrique qui délivre des impulsions.
A chaque impulsion correspond une certaine consommation électrique.
Les impulsions peuvent représenter, par exemple, 10 Watts heure. Cela signifie qu'au bout de 100 impulsions, on aura consommé 1000 watts heure, soit 1 kW.h

Il suffit de raccorder la sortie "impulsion" du compteur électrique sur une entrée logique d'une interface Phidgets qui en possède (1010, 1011, 1018, 1019, 1031, 1070, 1072) puis de configurer la voie logique en compteur. Si les impulsions sont très fréquentes et pour éviter d'avoir des fichiers logs trop gros, on peut alors définir un diviseur dans la configuration. Pour une valeur de diviseur de 10 par exemple, il faudra 10 impulsions du compteur électrique pour avoir une incrémentation de 1 du compteur affiché. Dans ce cas, le fichier log ne comportera qu'une seule ligne pour ces 10 impulsions.

Voilà à quoi ressemble un fichier log "brut" :

05/02/2012 22:47:05 Compteur électrique : 93433 EL7
05/02/2012 22:47:06 Compteur électrique : 93434 EL7
05/02/2012 22:47:08 Compteur électrique : 93435 EL7
05/02/2012 22:47:08 Compteur électrique : 93436 EL7
05/02/2012 22:47:10 Compteur électrique : 93437 EL7
05/02/2012 22:47:13 Compteur électrique : 93438 EL7

Une fois que le ou les fichiers logs sont enregistrés, il suffit d'utiliser la fonction "Conversion de Log" dans le menu "Outils".
On sélectionne alors un ou plusieurs fichiers et la fonction crée un nouveau fichier dont le contenu peut ressembler à ça :

06/02/2012 00:00:00 Compteur électrique : Pulses/h de 05/02/2012 23:00:00 à 06/02/2012 00:00:00 1821,51 EL7
06/02/2012 00:00:00 Compteur électrique : Pulses/h de 06/02/2012 00:00:00 à 06/02/2012 01:00:00 3116 EL7
06/02/2012 00:00:00 Compteur électrique : Pulses/h de 06/02/2012 01:00:00 à 06/02/2012 02:00:00 2664,74 EL7
06/02/2012 00:00:00 Compteur électrique : Pulses/h de 06/02/2012 02:00:00 à 06/02/2012 03:00:00 2947,18 EL7
06/02/2012 00:00:00 Compteur électrique : Pulses/h de 06/02/2012 03:00:00 à 06/02/2012 04:00:00 2648 EL7
06/02/2012 00:00:00 Compteur électrique : Pulses/h de 06/02/2012 04:00:00 à 06/02/2012 05:00:00 2875,6 EL7

Alors pourquoi trouve-t-on parfois une valeur qui n'est pas entière ?!
C'est le cas de la première valeur de notre tableau (1821,51).
La raison est que le système de conversion effectue une interpolation linéaire entre les deux valeurs qui entourent le début comme la fin de l'intervalle de temps. Cela permet d'obtenir une valeur qui se rapproche beaucoup de la valeur exacte !

Comme les fichiers logs sont du type XML, ils sont directement compatibles avec nombre de tableurs, dont le plus connu Excel.
Il suffit donc d'ouvrir le fichier résultant de la fonction "Conversion de Log" avec un tableur pour pouvoir immédiatement établir un graphique.

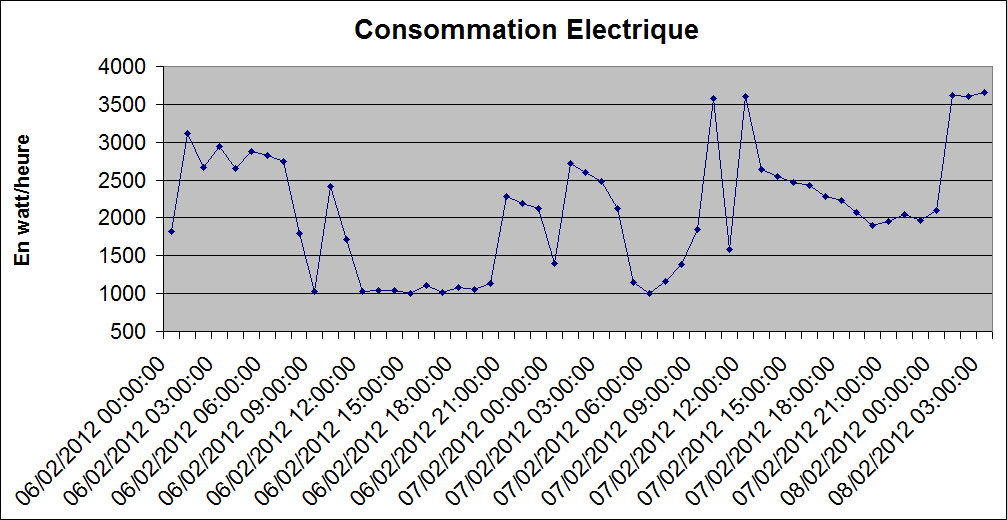

Courbe de consommation
